一种小型观赏鱼养殖池的制作方法

本实用新型涉及水产养殖技术领域，特别是涉及一种小型观赏鱼养殖池。

背景技术：

在水产养殖技术领域，养殖的成功率决定水产养殖最终的产量和效益。传统观赏鱼养殖都是在大水体的池塘或陆基水池内进行的，小型观赏鱼一般在水族箱中养殖。

然而，无论是传统的养殖池、养殖桶，还是水族箱，普遍的做法是在水池一侧上端进水，另一侧或中央排水，达到水体交换的目的；辅于池底设置若干气泡石，通过充气以增加池水的氧气含量。此设置重大的缺陷是一是换水效率不高，其次池水在充气的作用下向上翻滚，对池底溶解氧增加效果有限，而且在重力作用下，残饵和粪便等污物容易集聚在池底气泡石与气泡石之间，导致池底恶化，致使病原菌大量繁殖，导致养殖成活率下降或失败。此外，现有养殖池极少考虑鱼类的趋流习性，在没有流速的水环境中生活，鱼类消耗较多能量用于主动游泳，不利于鱼类健康快速生长。

综上所述，如何提供一种小型观赏鱼养殖池，以优化养殖水质和符合鱼类生活所需的水流环境，提高小型观赏鱼的养殖成功率和生长速度，是目前本领域技术人员亟待解决的问题。

技术实现要素：

本实用新型的目的是提供一种小型观赏鱼养殖池，该小型观赏鱼养殖池优化了养殖水质和符合鱼类生活所需的水流环境，提高了小型观赏鱼的养殖成功率和生长速度。

为解决上述技术问题，本实用新型提供如下技术方案：

一种小型观赏鱼养殖池，包括箱体、沿着所述箱体内侧底部设置的喷水组件、沿竖直方向设置且底端与所述喷水组件连接的进水管，以及设置于所述箱体中央的顶部排水装置，所述喷水组件呈环形，所述喷水组件的喷水管上设有多组喷水孔，其余部分密封，且每两组所述喷水孔关于所述箱体中心原点对称。

优选地，所述水箱为立方形箱体，第一侧壁喷水管的喷水孔与第三侧壁喷水管的喷水孔关于所述箱体的中心原点对称，第二侧壁喷水管的喷水孔与第四侧壁喷水管的喷水孔关于所述箱体的中心原点对称。

优选地，所述喷水孔开设于每节所述喷水管的1/3-1/2部位。

优选地，所述喷水孔的孔径大小为6-10mm，每组所述喷水孔的孔间间隔为10-20mm。

优选地，多节所述喷水管之间通过直角弯头连接成回字形。

优选地，所述顶部排水装置包括底部的排水口、安装于所述排水口处的连接弯头、与所述连接弯头的第一端连接且位于所述箱体内的箱内排水管、与所述连接弯头的第二端连接且位于所述箱体外的箱外排水管。

优选地，所述连接弯头为PVC弯头，所述PVC弯头与所述箱内排水管为可拔插连接。

优选地，所述箱内排水管包括通过PVC直管连接的箱内管上段和箱内管下段，所述箱内管上段与所述PVC直管为可拔插连接，所述箱内管下段与所述PVC直管通过胶水固定。

优选地，所述立方形箱体的底边边长为50-，高度为50-80cm，所述箱内排水管的总高度为40-70cm，所述箱内管下段的高度为15-20cm。

优选地，所述箱外排水管上连接有球阀，所述进水管上有止回阀。

本实用新型所提供的小型观赏鱼养殖池，包括箱体、喷水组件、进水管以及顶部排水装置，喷水组件沿着箱体内侧底部设置，喷水组件的喷水管围成一圈。进水管沿竖直方向设置，且底端与喷水组件连接使进水进入喷水组件的喷水管。顶部排水装置设置于箱体的中央，可以是正中央，喷水组件呈环形，喷水组件的喷水管上设有多组喷水孔，其余部分密封，进水从喷水孔排出，进入箱体。喷水孔的组数呈偶数，每两组喷水孔关于箱体中心原点对称。使用时，干净水在喷水孔的作用下将水喷射出去，使箱体底层水在射流的作用下旋转流动，带动上层水旋转流动，使鱼类粪便和残饵等污物有效聚集于水体中央，配合箱体中央的顶部排水装置，能够调节水流流速，使底层水旋转上涌流出养殖池，提高对箱体内的水更换效率，避免污物在养殖池内沉积，从而改善了水质，使幼鱼成长环境更好，降低了幼鱼感染病害的概率，进而提高了养殖的成功率。另外，通过调节进水量可以调节水流速度，营造鱼类喜爱流速，节省鱼类主动游泳的能量消耗，加快鱼类生长速率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

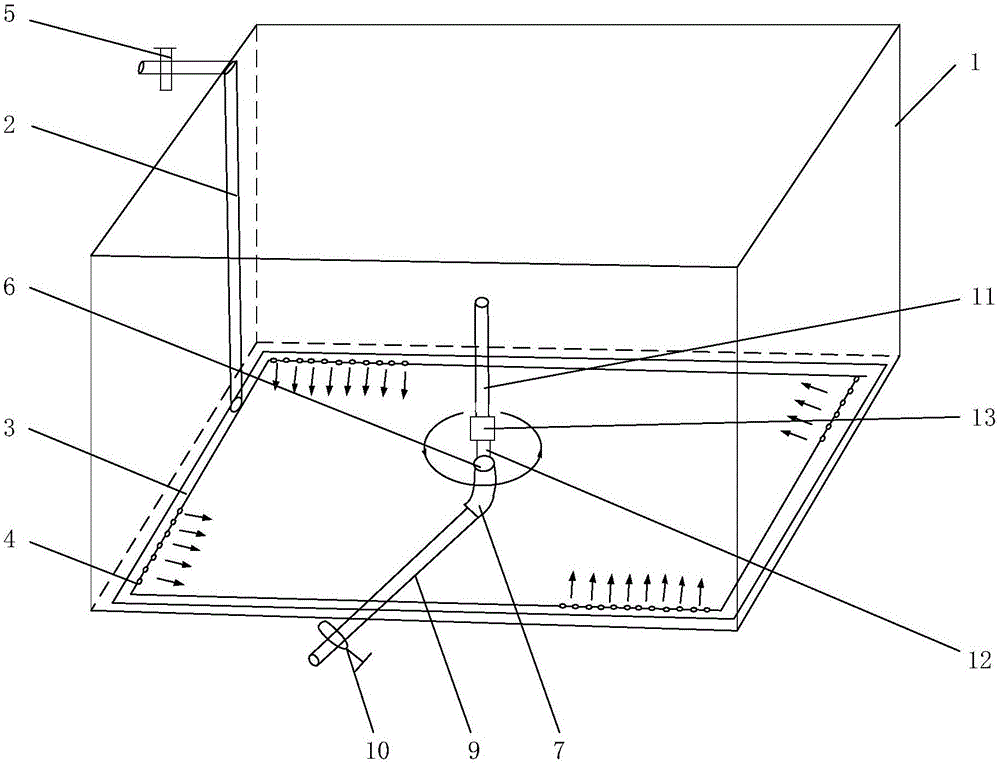

图1为本实用新型中一种具体实施方式所提供的小型观赏鱼养殖池的结构示意图。

附图中标记如下：

1-箱体、2-进水管、3-喷水组件、4-喷水孔、5-止回阀、6-排水口、7-连接弯头、8-箱内排水管、9-箱外排水管、10-球阀、11-箱内管上段、12-箱内管下段，13-PVC直管。

具体实施方式

本实用新型的核心是提供一种小型观赏鱼养殖池，该小型观赏鱼养殖池优化了养殖水质和符合鱼类生活所需的水流环境，提高了小型观赏鱼的养殖成功率和生长速度。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参考图1，图1为本实用新型中一种具体实施方式所提供的小型观赏鱼养殖池的结构示意图。

在一种具体实施方式中，本实用新型所提供的小型观赏鱼养殖池，包括箱体1、喷水组件3、进水管2以及顶部排水装置，喷水组件3沿着箱体1内侧底部设置，喷水组件3的喷水管围成一圈。进水管2沿竖直方向设置，且底端与喷水组件3连接使进水进入喷水组件3的喷水管。顶部排水装置设置于箱体1的中央，可以是正中央，喷水组件3呈环形，喷水组件3的喷水管上设有多组喷水孔4，其余部分密封，进水从喷水孔4排出，进入箱体1。喷水孔4的组数呈偶数，每两组喷水孔4关于箱体1中心原点对称。使用时，干净水在喷水孔4的作用下将水喷射出去，使箱体1底层水在射流的作用下旋转流动，带动上层水旋转流动，使鱼类粪便和残饵等污物有效聚集于水体中央，配合箱体1中央的顶部排水装置，能够调节水流流速，使底层水旋转上涌流出养殖池，提高对箱体1内的水更换效率，避免污物在养殖池内沉积，从而改善了水质，使幼鱼成长环境更好，降低了幼鱼感染病害的概率，进而提高了养殖的成功率。

上述小型观赏鱼养殖池仅是一种优选方案，具体并不局限于此，在此基础上可根据实际需要做出具有针对性的调整，从而得到不同的实施方式，水箱为立方形箱体，第一侧壁喷水管的喷水孔4与第三侧壁喷水管的喷水孔4关于箱体1的中心原点对称，第二侧壁喷水管的喷水孔4与第四侧壁喷水管的喷水孔4关于箱体1的中心原点对称，结构简单，制作方便，便于观赏鱼的活动。使用时，立方形箱体底层水在射流的作用下旋转流动更加剧烈，带动上层水旋转流动更加剧烈，进一步使底层水旋转上涌流出养殖池，提高对箱体1内的水更换效率。

在上述具体实施方式的基础上，本领域技术人员可以根据具体场合的不同，对小型观赏鱼养殖池进行若干改变，喷水孔4开设于每节喷水管的1/3-1/2部位，同样可以使底层水在射流的作用下旋转流动更加剧烈，带动上层水旋转流动更加剧烈，进一步使底层水旋转上涌流出养殖池，提高对箱体1内的水更换效率。

显然，在这种思想的指导下，本领域的技术人员可以根据具体场合的不同对上述具体实施方式进行若干改变，喷水孔4的孔径大小为6-10mm之间任意值，包括端点值，比如为7mm，每组喷水孔4的孔间间隔为10-20mm之间任意值，包括端点值，比如为11mm，对喷水孔4孔径和间隔进行限定，可以有效平衡换水效率与流速，避免了流速过快对鱼生活的不利影响。

需要特别指出的是，本实用新型所提供的小型观赏鱼养殖池不应被限制于此种情形，多节喷水管之间通过直角弯头连接成回字形，连接方便，结构简单。直角弯头可以为PVC弯头，使用方便，易于连接，成本较低。当然，PVC弯头只是一种优选的实施方式，并不是唯一的，还可以是其它适宜的弯头，比如金属弯头。

本实用新型所提供的小型观赏鱼养殖池，在其它部件不改变的情况下，顶部排水装置包括排水口6、连接弯头7、箱内排水管8、箱外排水管9，排水口6开设于箱体1底部，连接弯头7安装于排水口6处。箱内排水管8与连接弯头7的第一端连接，且位于箱体1内。箱外排水管9与连接弯头7的第二端连接，且位于箱体1外。顶部排水装置结构简单，设置方便，配合喷水组件3使用，能够调节水流流速，在不需要增加造浪泵的情况下，营造鱼类生活喜爱的流速条件，使底层水旋转上涌流出养殖池，提高对箱体1内的水更换效率，避免污物在养殖池内沉积，从而改善了水质，使幼鱼成长环境更好，降低了幼鱼感染病害的概率，进而提高了养殖的成功率。另外，通过调节进水量可以调节水流速度，营造鱼类喜爱流速，节省鱼类主动游泳的能量消耗，加快鱼类生长速率。

对于上述各个实施例中的小型观赏鱼养殖池，连接弯头7为PVC弯头，使用方便，易于连接，成本较低。当然，PVC弯头只是一种优选的实施方式，并不是唯一的，还可以是其它适宜的弯头，比如金属弯头。PVC弯头与箱内排水管8为可拔插连接，不用胶水固定，在清洗养殖池时可拔出箱内排水管8，可排干池水。

为了进一步优化上述技术方案，箱内排水管8包括箱内管上段11和箱内管下段12，箱内管下段12与PVC直管13通过胶水固定，连接紧密，不易漏水。箱内管上段11和箱内管下段12通过PVC直管13连接，箱内管上段11与PVC直管13为可拔插连接，不用胶水固定，能够拆卸，拆卸方便，可根据养殖需要调节水位高度，从而调节养殖水旋转流速，在特定时间段通过可拔插箱内管上段11来降低水位，加快流速，使换水效率更高，同时迫使鱼类活动强度增加，达到类似拉网锻炼的效果，促进鱼类快速健康生长，同时节约能源。

在上述各个具体实施例的基础上，立方形箱体的底边边长为50-，高度为50-80cm，相应的，箱内排水管8的总高度为40-70cm，箱内管下段12的高度为15-20cm，箱体1大小适中，此时，在养殖时，小型观赏鱼养殖效率较高，养殖风险较小，换水效率较快。

优选地，箱外排水管9上连接有球阀10，球阀10为开关阀，控制箱外排水管9通断。进水管2上有止回阀5，可防止不进水时池内水倒流出去。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
